| 特點： | RD1-F及RD2L-F法蘭式組合旋轉接頭是由第83 頁的RD1及RD2L焊接式旋轉接頭與法蘭和彎頭組合而成。可以完成各種復雜的旋轉運動?？蓮V泛應用于水、污水、油、蒸汽、腐蝕性氣體和液體等介質。 |
| 接頭材質： | 碳鋼42CrMo4 或 不銹鋼304 |
| 法蘭形式： | 德標法蘭（詳見第76頁），PN16bar/DIN2633 法蘭；PN40bar/DIN2635法蘭；PN10bar/DIN2632 法蘭。如需其它法蘭形式請垂詢。 |

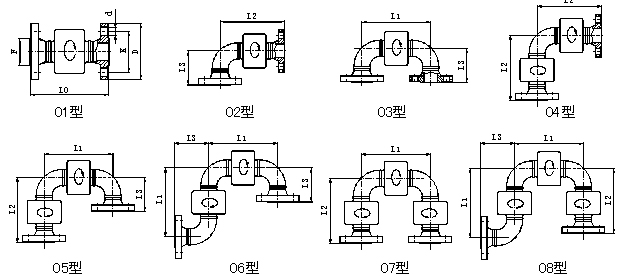

| 組合形式： |
01型～08型八種組合形式，如需其他組合形式或特殊的尺寸請垂詢。 |
| 其它技術參數： | 同第83 頁的RD1及RD2L焊接式旋轉接頭。 |

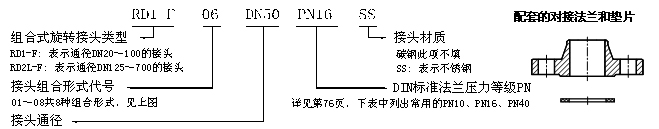

訂貨示例：
|
通徑 DN |
DIN2635碳鋼法蘭PN40 | DIN2635不銹鋼法蘭PN40 | DIN2633碳鋼法蘭PN16 | DIN2633不銹鋼法蘭PN16 | DIN2632法蘭PN10 |
D、K F、d |
|||||||||||||||
| L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | ||
| 20 | 141 | 119 | 130 | 72 | 141 | 119 | 130 | 72 | 137 | 119 | 128 | 70 | 137 | 119 | 128 | 70 | － | － | － | － | 詳見第76頁法蘭尺寸 |
| 25 | 146 | 116 | 131 | 68 | 146 | 142 | 144 | 81 | 142 | 116 | 129 | 66 | 142 | 142 | 142 | 79 | － | － | － | － | |
| 32 | 150 | 130 | 140 | 77 | 150 | 162 | 156 | 93 | 146 | 130 | 138 | 75 | 146 | 162 | 154 | 91 | － | － | － | － | |
| 40 | 156 | 142 | 149 | 86 | 156 | 180 | 168 | 105 | 150 | 142 | 146 | 83 | 150 | 180 | 165 | 102 | － | － | － | － | |
| 50 | 172 | 178 | 175 | 102 | 172 | 228 | 200 | 127 | 166 | 178 | 172 | 99 | 166 | 228 | 197 | 124 | － | － | － | － | |
| 65 | 185 | 209 | 197 | 119 | 185 | 271 | 228 | 150 | 171 | 209 | 190 | 112 | 171 | 271 | 221 | 143 | － | － | － | － | |
| 80 | 197 | 233 | 215 | 137 | 197 | 309 | 253 | 175 | 181 | 233 | 207 | 129 | 181 | 309 | 245 | 167 | － | － | － | － | |
| 100 | 211 | 285 | 248 | 170 | 211 | 385 | 298 | 220 | 185 | 285 | 235 | 157 | 185 | 385 | 285 | 207 | － | － | － | － | |
| 125 | 267 | 511 | 389 | 261 | 267 | 511 | 389 | 261 | 241 | 511 | 376 | 248 | 241 | 511 | 376 | 248 | － | － | － | － | |
| 150 | 291 | 599 | 445 | 307 | 291 | 599 | 445 | 307 | 251 | 599 | 425 | 287 | 251 | 599 | 425 | 287 | － | － | － | － | |
| 200 | 317 | 751 | 534 | 396 | 317 | 751 | 534 | 396 | 265 | 751 | 508 | 370 | 265 | 751 | 508 | 370 | 265 | 751 | 508 | 370 | |
| 250 | 351 | 903 | 627 | 489 | 351 | 903 | 627 | 489 | 281 | 903 | 592 | 454 | 281 | 903 | 592 | 454 | 277 | 903 | 590 | 452 | |
| 300 | 376 | 1060 | 718 | 575 | 376 | 1060 | 718 | 575 | 302 | 1060 | 681 | 538 | 302 | 1060 | 681 | 538 | 282 | 1060 | 671 | 528 | |
| 350 | 396 | 1212 | 804 | 661 | 396 | 1212 | 804 | 661 | 310 | 1212 | 761 | 618 | 310 | 1212 | 761 | 618 | 282 | 1212 | 747 | 604 | |
| 400 | 416 | 1366 | 891 | 748 | 416 | 1366 | 891 | 748 | 316 | 1366 | 841 | 698 | 316 | 1366 | 841 | 698 | 290 | 1366 | 828 | 685 | |
| 500 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | 296 | 1670 | 983 | 840 | |
| 600 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | 311 | 1979 | 1145 | 997 | |
| 700 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | 311 | 2285 | 1298 | 1150 | |
